Padrão:DIN9021
Descrição:
As válvulas DIN 9021, também conhecidas como válvulas planas, são amplamente utilizadas em várias aplicações para distribuir a carga de uma fixação roscada, como um parafuso ou parafuso,e fornecer uma superfície lisa para a cabeça da porca ou parafuso suportar contraA norma DIN 9021 especifica as dimensões e os requisitos de material para estas lavadoras.
A gama de tamanhos das lavadoras DIN 9021 é tipicamente especificada em medidas métricas, tais como M6 a M100.Isto indica que as lavadoras DIN 9021 podem acomodar fixações métricas com diâmetros que vão de M6 a M100.
O óxido negro é um processo de tratamento de superfície que envolve a formação de uma camada de óxido negro na superfície de um componente metálico.Embora o óxido negro não seja uma opção de revestimento padrão para as lavadoras DIN 9021, é comumente disponível para muitos tipos de elementos de fixação e outros componentes metálicos.
| Materiais | 45#/40CR |
| Tamanho | M6-M100 |
| Acaba. | Plain/black/ZINC/HDG/Dacromet/Mecânico Galvanizado |
| Dureza | HV300/HRC35-45 |
| Marcação | Pode ser personalizado |
| Aplicação | Construção/eólicas/linha ferroviária |
| Embalagem | Cartão + palete; podemos embalar lavadoras conforme as suas exigências |
| Condições | FOB+Shanghai/Ningbo |
| Prazo de entrega | 30 a 70 dias |
| Tamanho |
Interno Diâmetro ((min) |
Interno Diâmetro ((max) |
Fora. Diâmetro ((max) |
Fora. Diâmetro ((min) |
Espessura (máximo) |
Número nominal tamanho |
Espessura (min) |
| 2.7 | 2.7 | 2.84 | 8 | 7.64 | 0.9 | 0.8 |
0.7 |
| 3.2 | 3.2 | 3.38 | 9 | 8.64 | 0.9 | 0.8 | 0.7 |
| 3.7 | 3.7 | 3.88 | 11 | 10.57 | 0.9 | 0.8 | 0.7 |
| 4.3 | 4.3 | 4.48 | 12 | 11.57 | 1.1 | 1 | 0.9 |
| 5.3 | 5.3 | 5.48 | 15 | 14.57 | 1.4 | 1.2 | 1 |
| 6.4 | 6.4 | 6.62 | 18 | 17.57 | 1.8 | 1.6 | 1.4 |
| 7.4 | 7.4 | 7.62 | 22 | 21.48 | 2.2 | 2 | 1.8 |
| 8.4 | 8.4 | 8.62 | 24 | 23.48 | 2.2 | 2 | 1.8 |
| 10.5 | 10.5 | 10.77 | 30 | 29.48 | 2.7 | 2.5 | 2.3 |
| 13 | 13 | 13.27 | 37 | 36.38 | 3.3 | 3 | 2.7 |
| 15 | 15 | 15.27 | 44 | 43.38 | 3.3 | 3 | 2.7 |
| 17 | 17 | 17.27 | 50 | 49.38 | 3.3 | 3 | 2.7 |
| 20 | 20 | 20.52 | 56 | 54.1 | 4.6 | 4 | 3.4 |
| 22 | 22 | 22.52 | 60 | 58.1 | 4.6 | 4 | 3.4 |
| 26 | 26 | 26.84 | 72 | 70.1 | 6 | 5 | 4 |
| 33 | 33 | 34 | 92 | 89.8 | 7 | 6 | 5 |
| 39 | 39 | 40 | 110 | 107.8 | 9.2 | 8 | 6.8 |

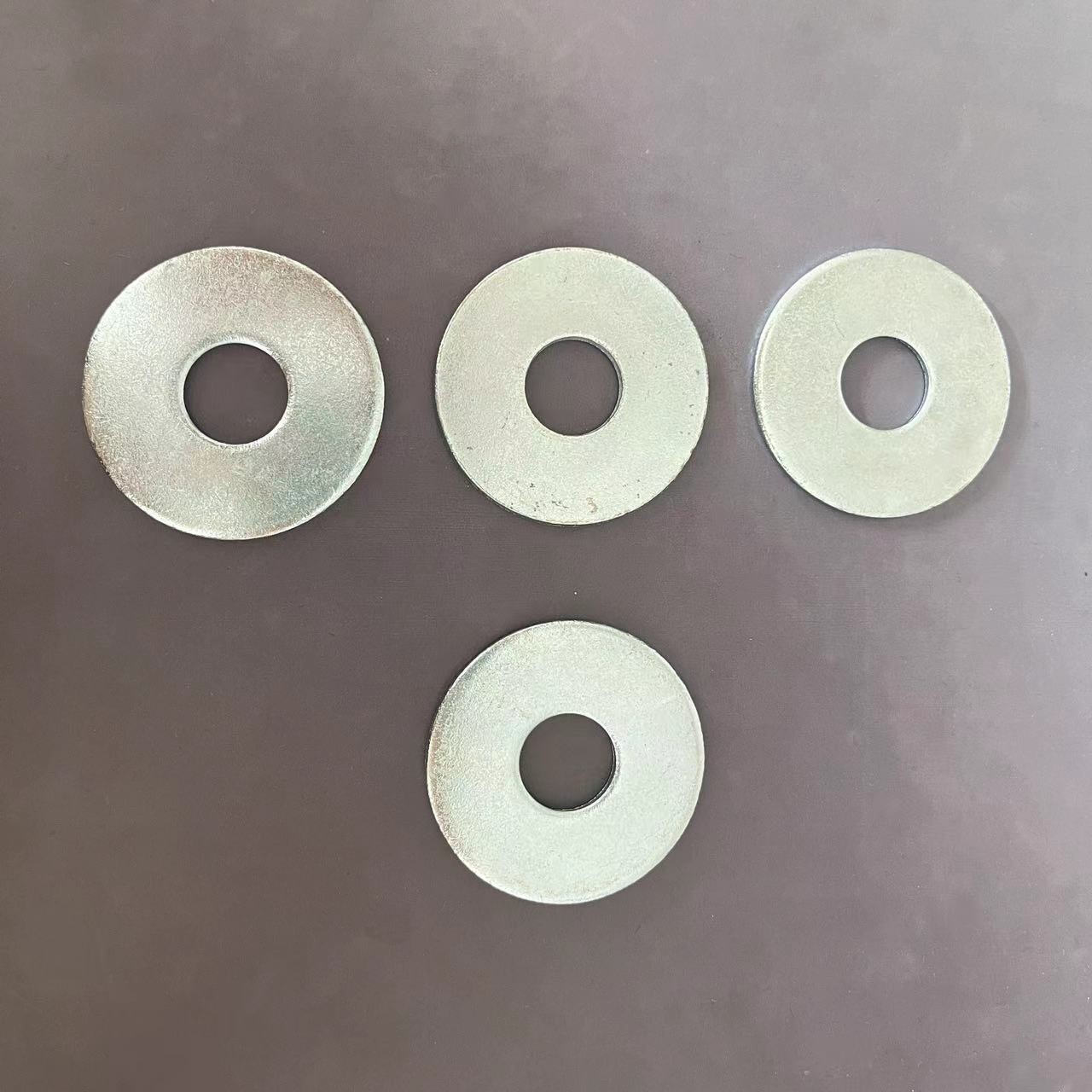

Imagens de produtos para lavadoras planas
